Anclas estructurales en Toluca

Anclas para cimentación en acero A-36, cold rolled o inoxidable, de 1/2″ a 2″ de diámetro, con galvanizado por inmersión en caliente o electrolítico. Fabricadas con los datos de tu plano; cotizamos por pieza o por juego completo.

Enviar plano por WhatsApp Llamar 722 347 4782
Ancla estructural tipo L con tuerca y rondana Nivel de concreto Longitud Gancho Rosca Tuerca y rondana
Ancla tipo L (ilustrativo)Diámetro y largo según plano

Anclas para cimentación de estructuras metálicas

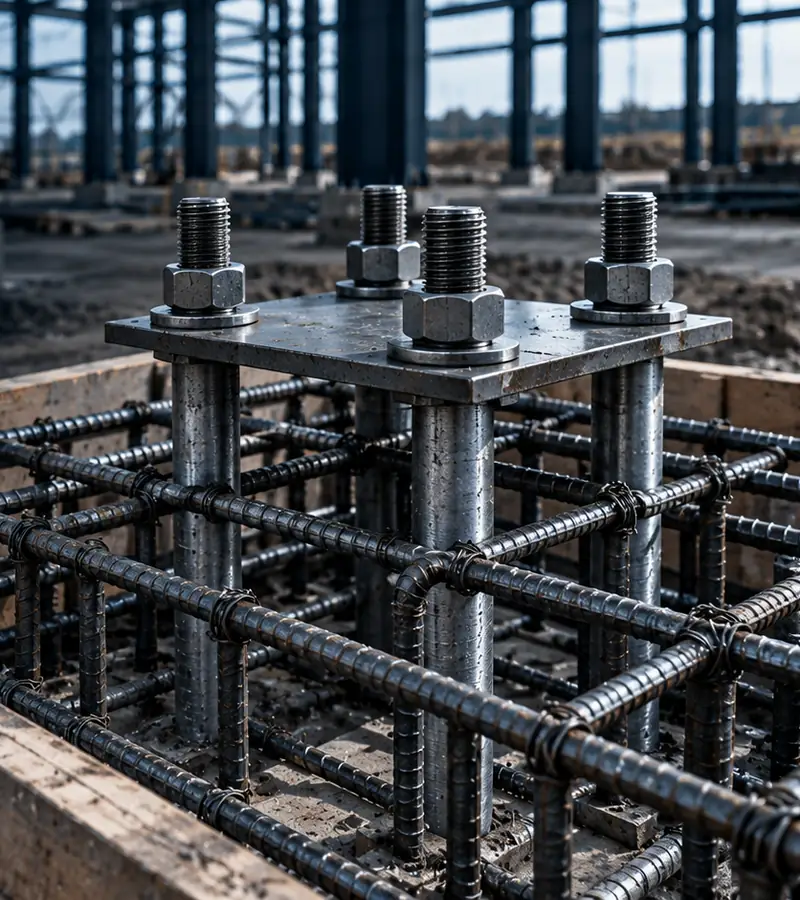

Las anclas estructurales, también llamadas pernos de anclaje, se colocan antes del colado de la cimentación y quedan ahogadas en el concreto. La parte roscada sobresale para recibir la placa base de la columna, que se nivela y se aprieta con tuercas y rondanas.

Una ancla mal dimensionada o fuera de especificación compromete toda la estructura. Por eso trabajamos con los datos del plano y te preguntamos lo que haga falta antes de fabricar.

En IFPM fabricamos anclas sobre medida en Toluca para constructoras, ingenieros y talleres de estructura metálica del Valle de Toluca y el Estado de México.

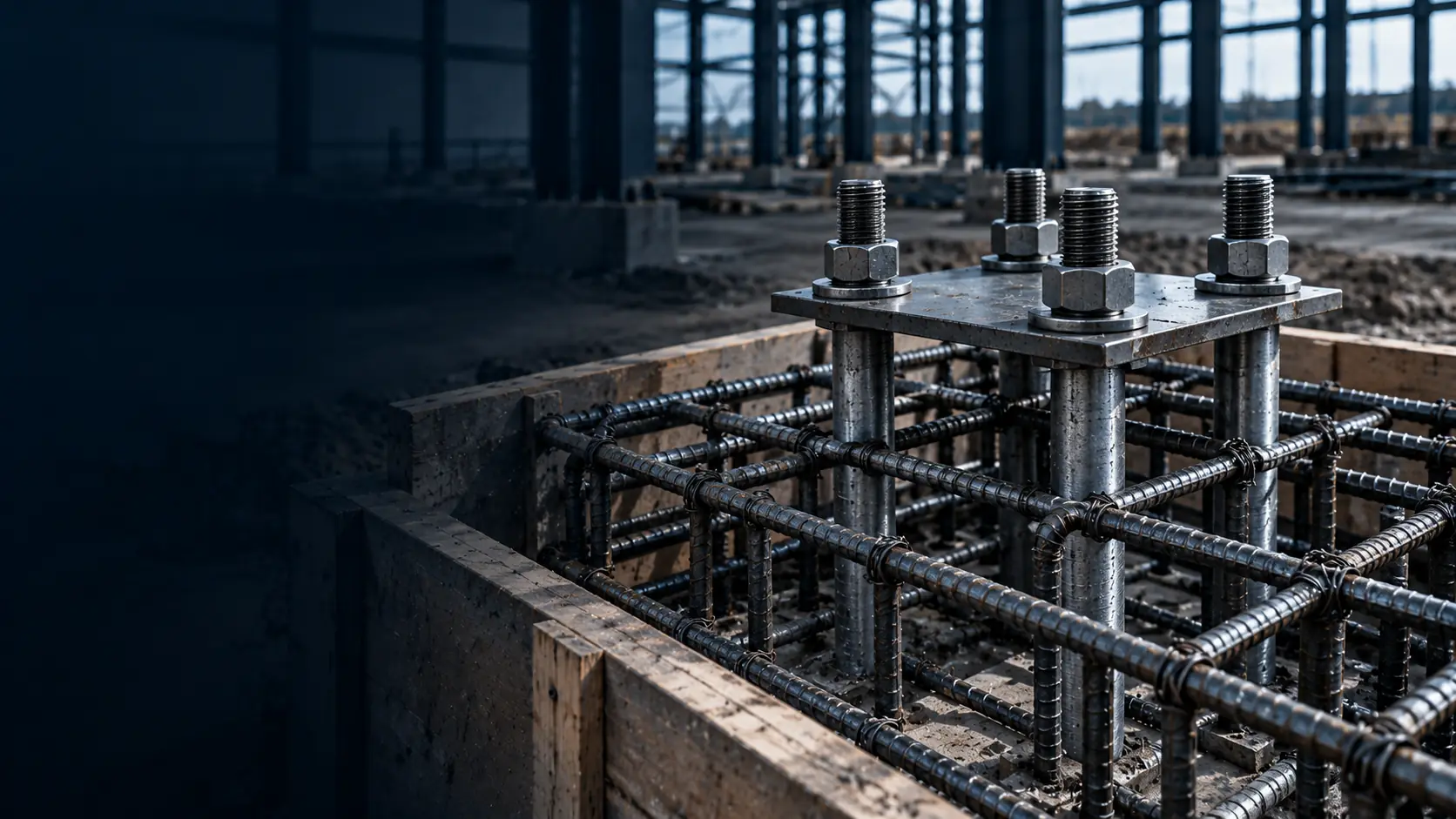

Anclas estructurales para cimentación en Toluca

Tipos de anclas estructurales: I, J, T y L

La forma la define el plano estructural. Fabricamos tipo I, J, T y L; las tipo I, J y L también con camisa.

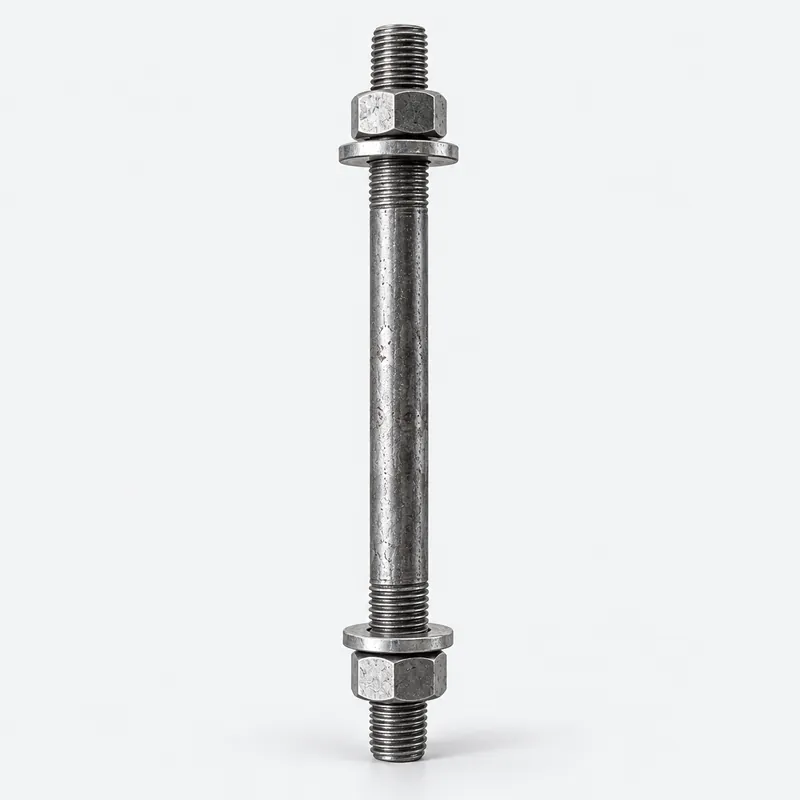

Ancla tipo I para cimentación fabricada por IFPM en Toluca

Ancla tipo I

Barra recta roscada en ambos extremos, con tuercas y rondanas. El anclaje en el concreto lo dan la tuerca y la rondana inferiores.

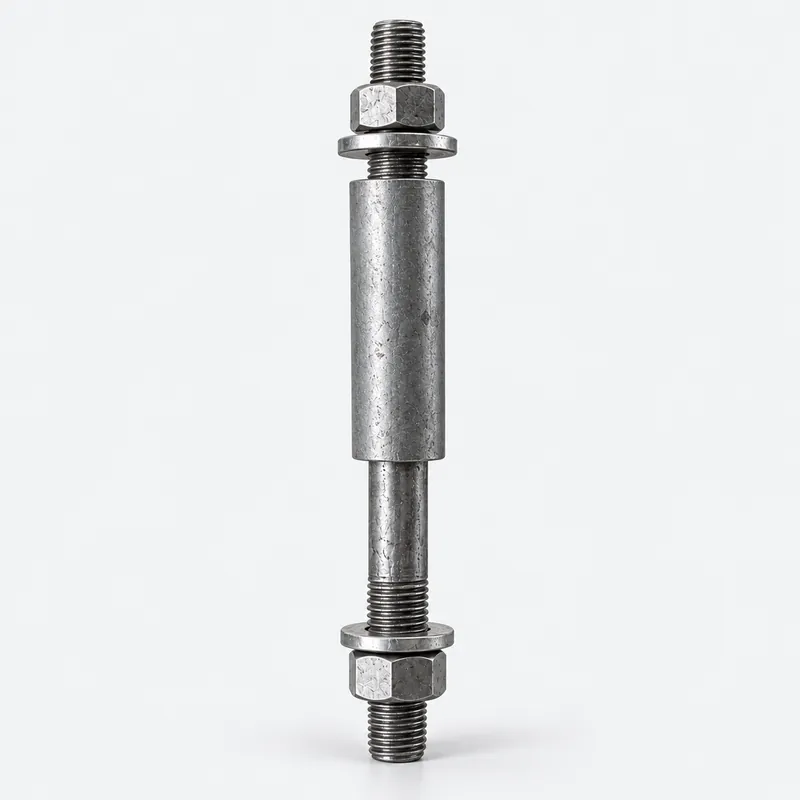

Ancla tipo I con camisa para cimentación fabricada por IFPM en Toluca

Ancla tipo I con camisa

Tipo I con tubo (camisa) en la parte ahogada para poder alinear el ancla con la placa base después del colado.

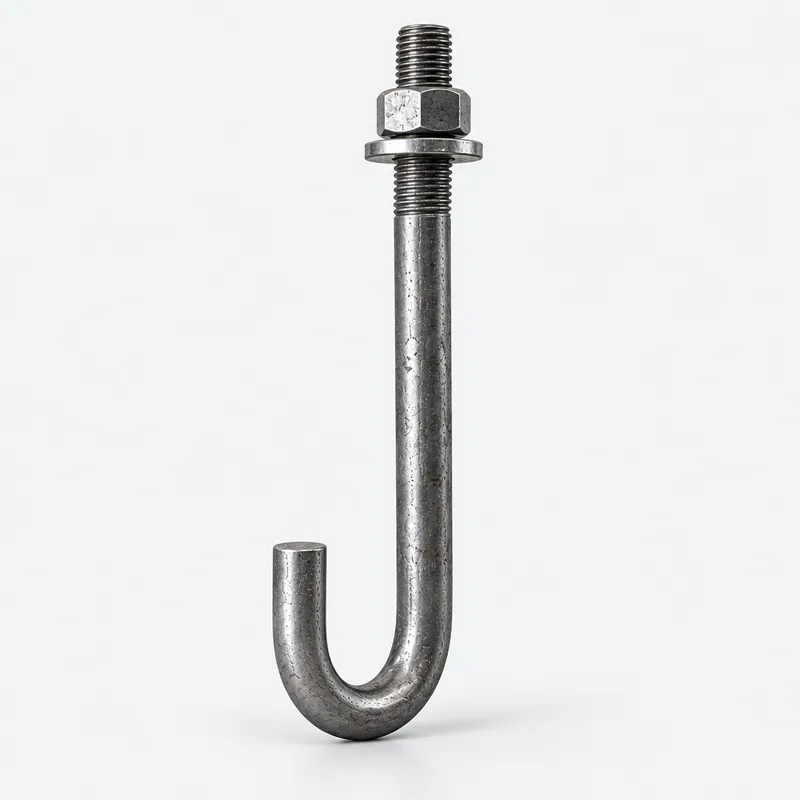

Ancla tipo J para cimentación fabricada por IFPM en Toluca

Ancla tipo J

Barra con gancho curvo en el extremo ahogado. Se especifica cuando el detalle de anclaje lo pide.

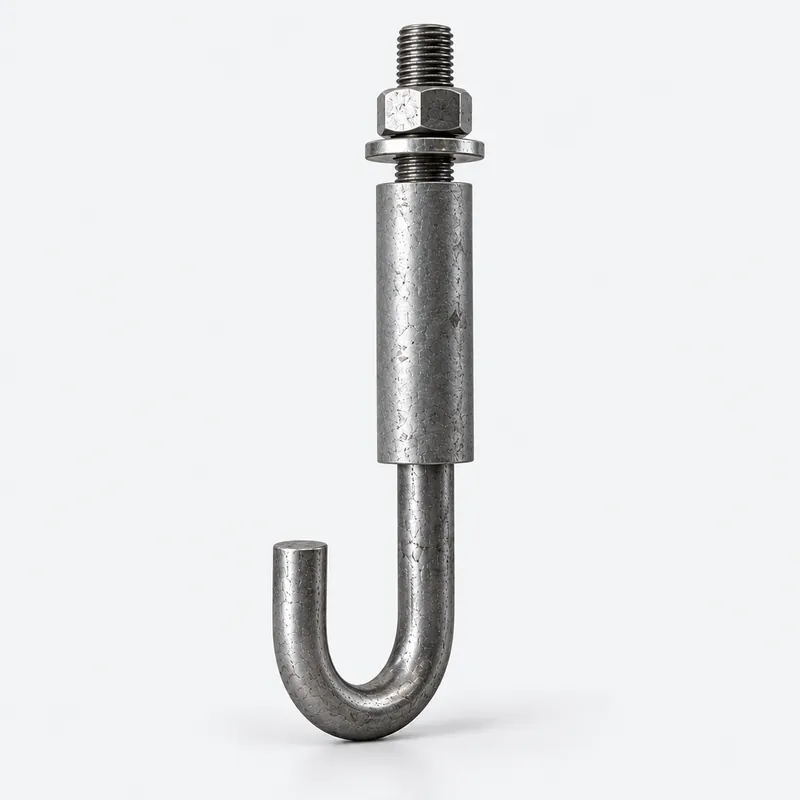

Ancla tipo J con camisa para cimentación fabricada por IFPM en Toluca

Ancla tipo J con camisa

Tipo J con camisa para dar tolerancia de montaje en la alineación con la placa base.

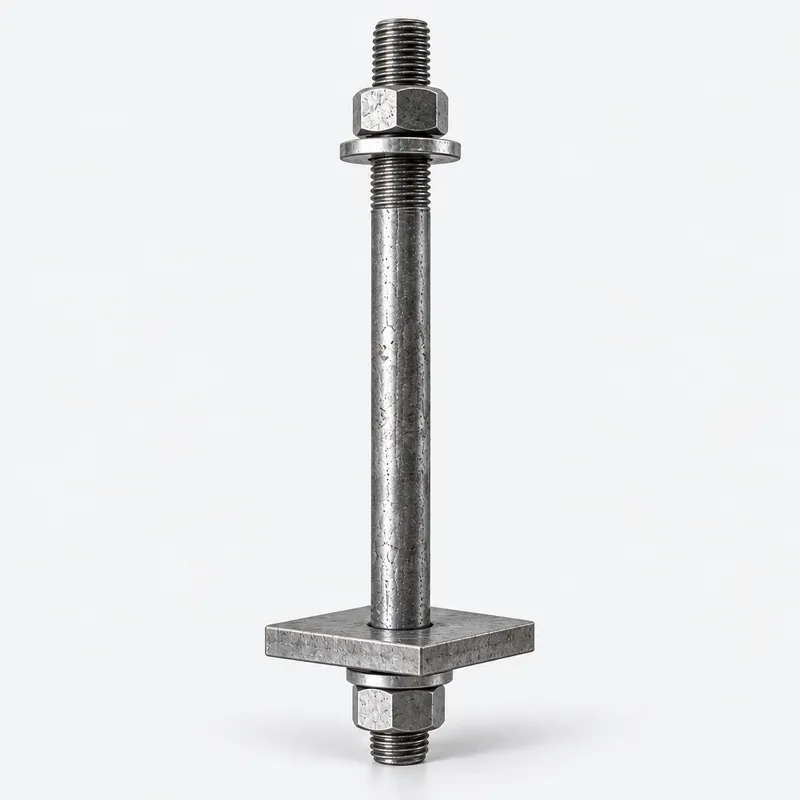

Ancla tipo T para cimentación fabricada por IFPM en Toluca

Ancla tipo T

Barra recta con placa y tuerca en el extremo ahogado, que trabaja como cabeza de anclaje dentro del concreto.

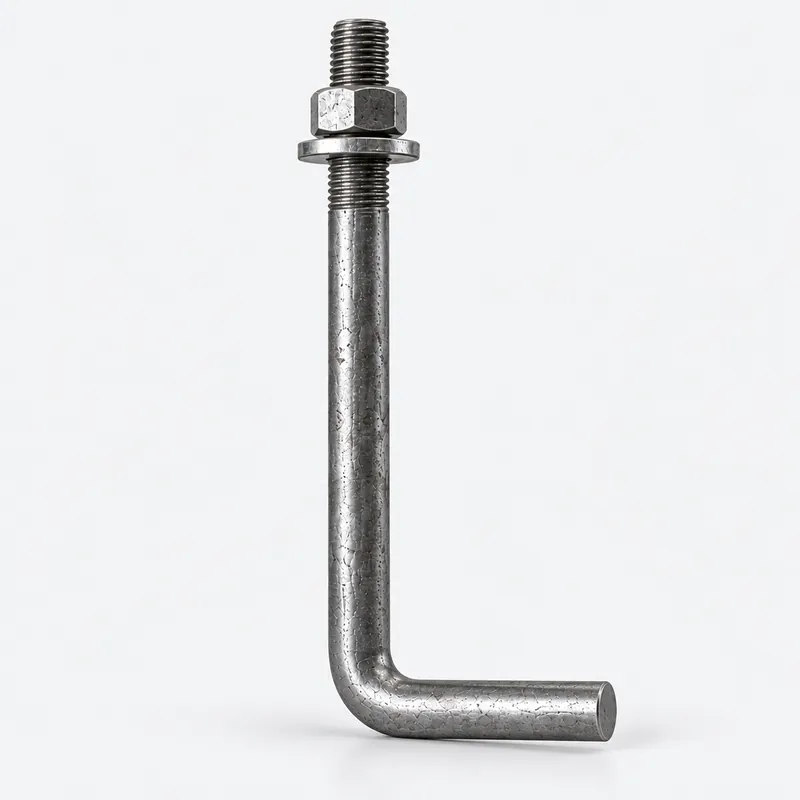

Ancla tipo L para cimentación fabricada por IFPM en Toluca

Ancla tipo L

Barra con gancho a 90° en el extremo ahogado. De las más usadas en placas base de columnas.

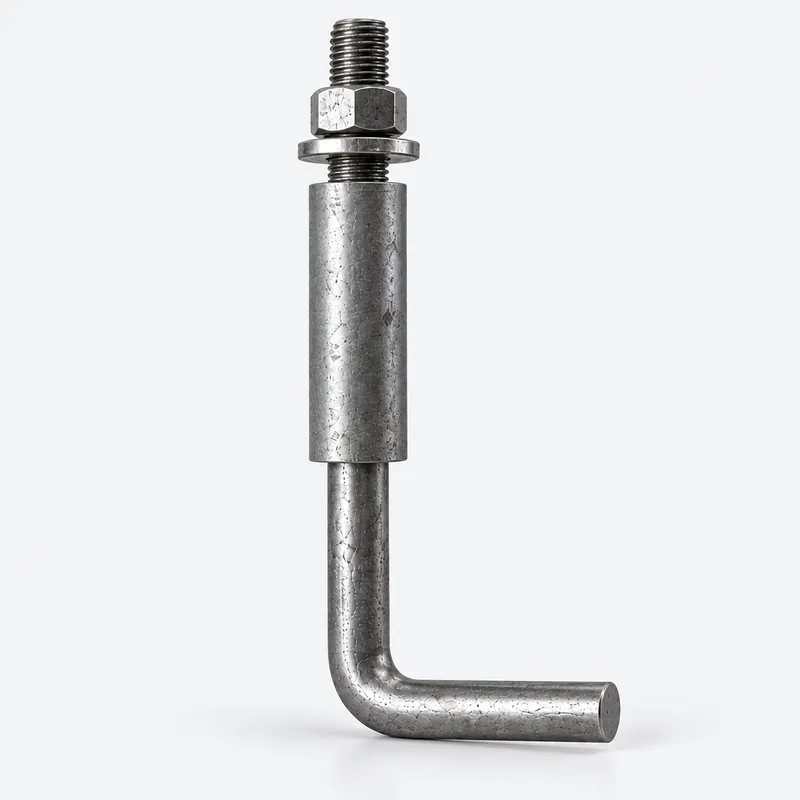

Ancla tipo L con camisa para cimentación fabricada por IFPM en Toluca

Ancla tipo L con camisa

Tipo L con camisa para ajustar la posición del ancla al montar la estructura.

Ficha técnica de anclas estructurales

Su diseño roscado permite ahogarlas en la cimentación de naves industriales, maquinaria pesada y equipos con vibración. Se fabrican con base en las especificaciones de diseño, pruebas y uso de fijaciones que indique tu proyecto.

Material de fabricación

  • Acero A-36Acero estructural al carbón, el más común en anclas de cimentación.
  • Cold rolledAcero laminado en frío, de acabado más uniforme.
  • Acero inoxidablePara ambientes corrosivos o donde se pide mayor durabilidad.

Acabado galvanizado

  • Inmersión en calienteRecubrimiento de zinc grueso para exteriores y obra expuesta.
  • ElectrolíticoCapa de zinc delgada y uniforme, de acabado más liso.

Diámetros disponibles de 1/2″ a 2″

  • 1/2″
  • 5/8″
  • 3/4″
  • 7/8″
  • 1″
  • 1 1/8″
  • 1 1/4″
  • 1 3/8″
  • 1 1/2″
  • 1 3/4″
  • 2″

Círculos a escala relativa entre sí. Longitud, rosca y forma según plano.

Cotizar con estas especificaciones

Fabricación de anclas sobre medida según plano

Cada pedido se fabrica y se cotiza con las especificaciones de tu proyecto. Estos son los datos que tomamos del plano:

  • Diámetro y longitud total de la barra
  • Tipo (I, J, T o L), si lleva camisa y medida del gancho o placa
  • Rosca: longitud y especificación indicadas en el plano
  • Material: A-36, cold rolled o inoxidable, según el plano
  • Tuercas y rondanas por ancla, y acabado: natural o galvanizado
  • Cantidad: anclas por placa y número de placas

Si prefieres, envía estos datos por el formulario de contacto.

Enviar datos o plano por WhatsApp

¿Para qué obras?

  • Naves industriales y bodegas
  • Mezzanines y entrepisos metálicos
  • Estructuras para anuncios y espectaculares
  • Tanques, silos y bases de equipo
  • Escaleras y plataformas metálicas

Preguntas frecuentes sobre anclas estructurales

¿Qué es un ancla estructural?
Es una barra de acero que se deja ahogada en el concreto de la cimentación y sobresale con rosca para fijar la placa base de una columna u otro elemento metálico con tuerca y rondana. Transmite las cargas de la estructura al concreto.
¿Qué tipos de anclas fabrican?
Fabricamos anclas tipo I, tipo J, tipo T y tipo L. Las tipo I, J y L también las hacemos con camisa. Si tu plano indica otra forma, mándanos el detalle.
¿Qué es un ancla con camisa?
Es un ancla que lleva un tubo (camisa) alrededor de la barra en la parte que queda dentro del concreto. Ese espacio permite mover ligeramente el ancla después del colado para alinearla con los barrenos de la placa base. Se especifica cuando el plano lo pide o cuando se necesita tolerancia de montaje.
¿En qué materiales fabrican las anclas?
Fabricamos anclas estructurales en acero A-36, en acero cold rolled y en acero inoxidable. El material lo define el plano estructural o el ingeniero calculista; si tu plano indica otra especificación, mándanosla para revisarla.
¿Qué diámetros de ancla manejan?
Fabricamos anclas en diámetros de 1/2″, 5/8″, 3/4″, 7/8″, 1″, 1 1/8″, 1 1/4″, 1 3/8″, 1 1/2″, 1 3/4″ y 2″. La longitud, la rosca y la forma se fabrican según tu plano.
¿Las anclas pueden ir galvanizadas?
Sí. Ofrecemos galvanizado por inmersión en caliente y galvanizado electrolítico. Indícanos el acabado que pide el plano o en qué condiciones quedará expuesta el ancla.
¿Las entregan con tuerca y rondana?
Sí, podemos cotizar el juego completo por ancla. Indícanos cuántas tuercas y rondanas lleva cada una según el plano.
¿Qué datos necesitan para cotizar?
Diámetro, longitud total, forma y medida del gancho, longitud de rosca, material, acabado, cantidad de anclas por placa y número de placas. Lo más rápido es mandarnos el plano o el detalle de anclaje.
¿Ancla estructural y perno de anclaje son lo mismo?
Sí. En obra se les llama de las dos formas: es la barra de acero roscada que se ahoga en la cimentación para fijar la placa base de la estructura metálica.
¿Atienden pedidos para naves industriales?
Sí. Cotizamos juegos de anclas para naves, mezzanines, estructuras de anuncios, tanques y equipos en Toluca, Lerma, Metepec, Ocoyoacac y Capulhuac.

¿Tu estructura lleva escaleras o plataformas? Mira el monten antiderrapante.

Cotiza tus anclas estructurales

Mándanos el plano o el detalle de anclaje y te respondemos con precio. También puedes usar el formulario de contacto.
